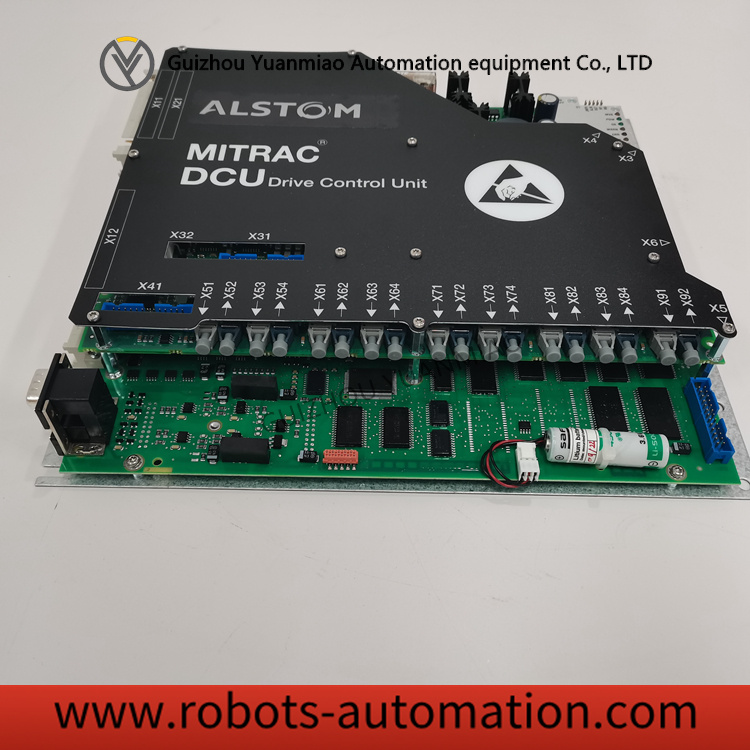

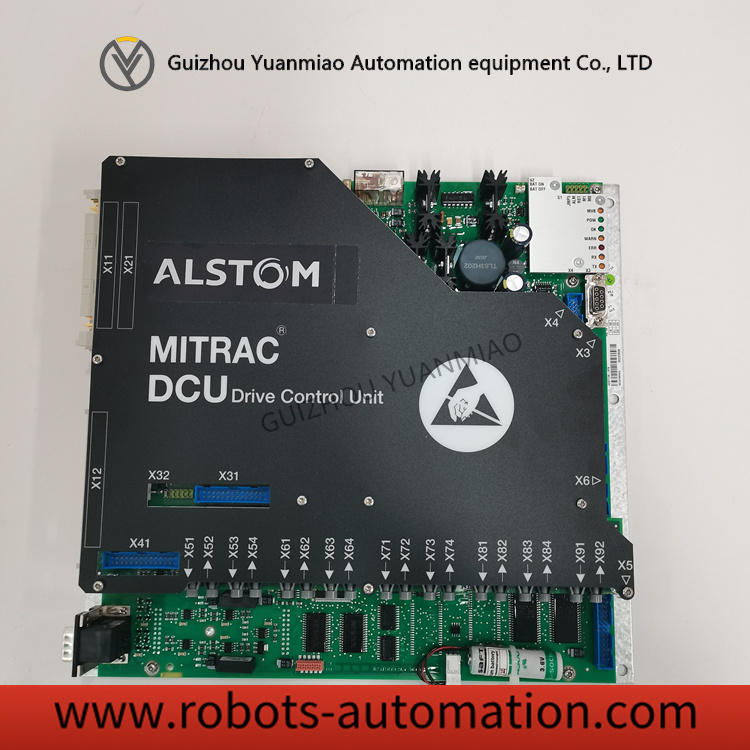

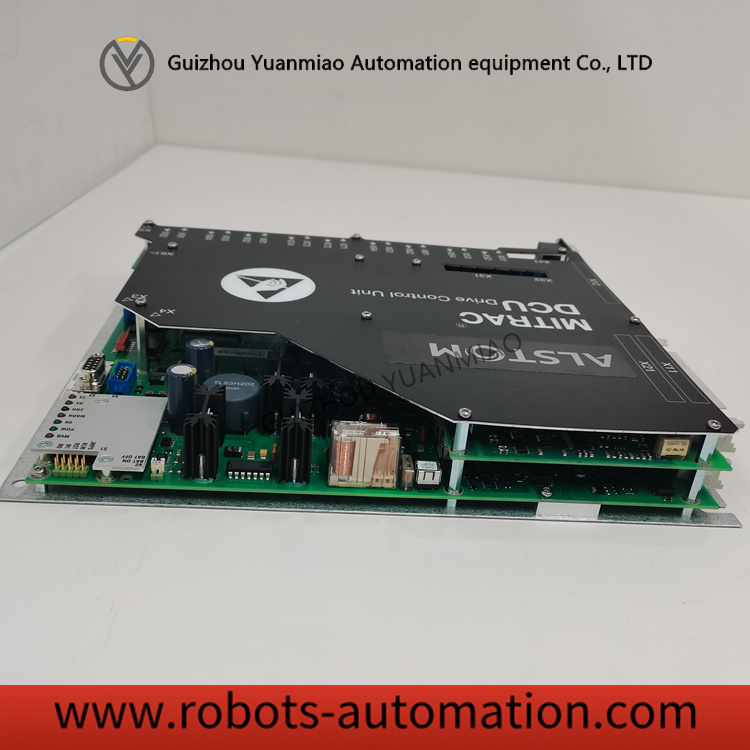

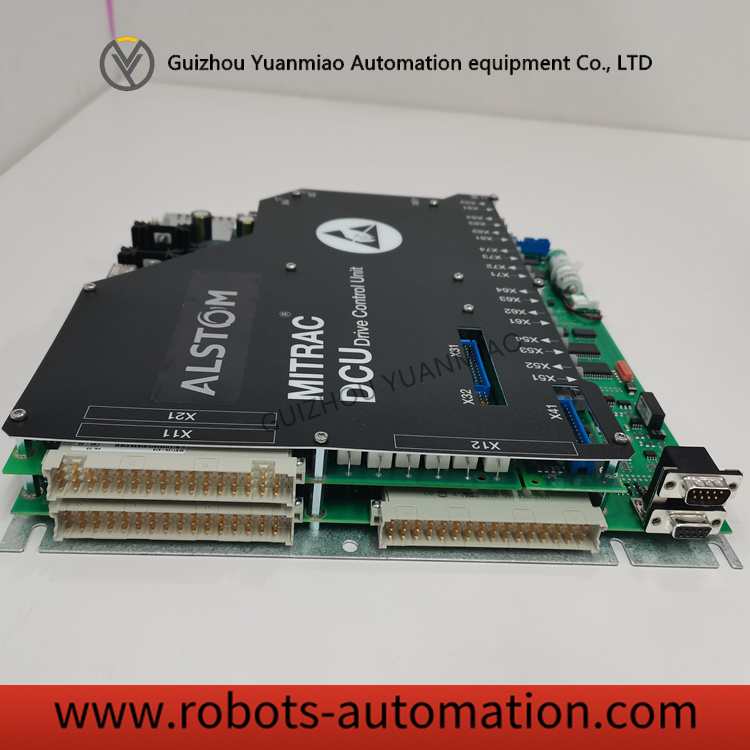

Обзор продукта
Основные функции
-
Замкнутое управление тяги / торможения
Обрабатывает в реальном времени данные о скорости и положении поезда, формирует точные команды тяги и электроторможения. Поддерживает протокол CBTC (управление поездами на основе связи), совместим с системами ATC/ATO метро и поездов высокой скорости.
-
Избыточная связь и интерфейсы
Обеспечивает интерфейсы MVB (многофункциональная шина транспортного средства), Euroradio/GSM-R, Ethernet для двустороннего обмена данными между бортом и путем. Архитектура с двойной аппаратной избыточностью, среднее время наработки на отказ MTBF ≥ 100 000 часов.
-
Диагностика и защита
Осуществляет онлайн-мониторинг напряжения, температуры, состояния входов/выходов модуля, при отклонениях формирует многоуровневые тревоги и безопасную блокировку. Предусмотрена защита от перенапряжения, перегрузки по току, короткого замыкания и перегрева, время реакции ≤ 50 мс.
-
Модульность и расширяемость
Поддерживает совместную установку с другими модулями ввода/вывода, питания и связи Alstom, адаптируется к различным составам поездов и системным архитектурам. Допускает удаленное обновление прошивки и настройку параметров.
Технические характеристики
| Категория параметра | Типичные характеристики |
|---|---|
| Рабочее питание | Соответствует стандарту EN50155 для бортового оборудования, обычно постоянный ток 110 В (широкий диапазон 77–137 В) |
| Рабочая температура | Промышленный / железнодорожный класс: -40 °C … +85 °C |
| Степень защиты | Плата IP20 (после установки в шкаф – IP54/IP65 в зависимости от корпуса) |
| Интерфейсы связи | MVB, RS485, Ethernet (Modbus TCP, IEC 61850) |
| Механические размеры | Стандартная плата для шкафов 6U или 3U, типичные размеры установки около 20×20×15 см, вес около 2 кг |
Области применения
-
Железнодорожный транспорт
Бортовые блоки управления тяговым приводом (TCU) метро, поездов высокой скорости, трамваев; резервное дублирование сигнальных систем; статическая наладка и диагностика в депо.
-
Промышленная автоматика
Управление приводами крупных вентиляторов, систем регулирования скорости гидро- и тепловых электростанций, тяжелой горной техники; вспомогательное питание и управление выключателями в высоковольтных подстанциях.
-
Энергетические системы
Системы возбуждения, регулирования скорости, защиты фидеров на электростанциях и подстанциях.
Правила монтажа и технического обслуживания
- Устанавливать только в хорошо заземленные герметичные шкафы, исключая пыль, конденсат и сильные электромагнитные помехи. Рекомендуется крепление на рейку или винтами с установкой виброзащитных прокладок.
- При подключении строго разделять силовые и сигнальные провода во избежание наводок; для коммуникационных линий использовать экранированные витые пары с односторонним заземлением.
- Интервалы обслуживания: проверка разъемов и вентиляторов охлаждения каждые 2 года; замена модуля резервного питания каждые 5 лет. Запрещено подключать/отключать модуль под напряжением.
Рекомендуемые модели той же серии
-
DCC2381A (3EST125-974)
Базовая версия той же платформы, предназначена для маломощных трамваев.
-
DCC2383A (3EST125-976)
Расширенная версия с повышенной скоростью передачи данных и сложными алгоритмами управления.
Используем плату ALSTHOM 12004-102-01 в системе контроля напряжения тяговых преобразователей метро. Модуль отличается быстрой реакцией на аварийные режимы, надежной самодиагностикой и хорошей помехозащищенностью. Замена оригинала прошла без проблем с совместимостью, после установки оборудование работает в штатном режиме.
